Un schéma de toiture sert à comprendre en quelques minutes ce qui reste souvent invisible depuis le sol : la charpente, la couverture, les raccords, l’évacuation de l’eau et les zones sensibles aux infiltrations. Que vous prépariez une rénovation, compariez deux devis ou cherchiez simplement à parler le même langage qu’un couvreur, le but est le même : repérer les éléments, comprendre leur rôle et savoir où regarder en priorité.
Ce qu’un bon schéma de toiture doit montrer
Un schéma de toiture n’est pas seulement un dessin. C’est une représentation simplifiée de l’organisation du toit, avec les pièces principales, les pentes, les raccords et parfois les cotes. Il peut prendre la forme d’une vue de dessus, d’une coupe verticale ou d’un détail technique agrandi. Un bon schéma doit rester lisible, précis et centré sur les zones utiles.
La vue d’ensemble : comprendre la forme du toit
La vue d’ensemble permet d’identifier la géométrie générale : toiture à 2 versants, toiture à 4 pans, toiture terrasse, appentis, toit avec lucarne ou avancée. Sur ce type de schéma, on repère surtout les lignes fortes, comme le faîtage au sommet, les rives en bordure, les arêtiers sur les angles sortants et les noues dans les angles rentrants.
Pour un particulier, cette lecture est précieuse, car elle aide à visualiser le chemin de l’eau. Une toiture bien pensée guide l’eau vers les gouttières sans créer de point de stagnation. Dès qu’un schéma montre une noue, un raccord façade-toiture ou une pénétration comme une cheminée, il faut considérer cette zone comme plus technique qu’un simple pan de couverture.
La coupe verticale : voir les couches du toit

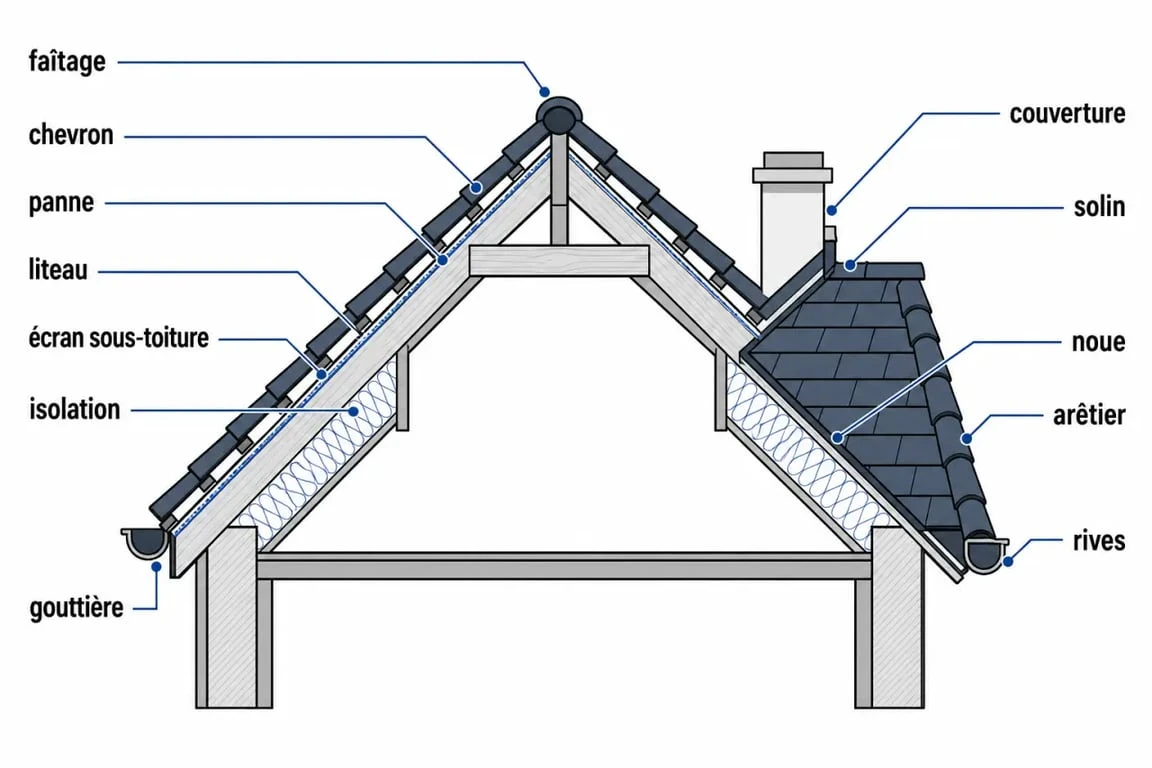

La coupe verticale est le schéma le plus utile pour comprendre la composition d’une toiture. Elle montre, de l’intérieur vers l’extérieur, la charpente, l’isolant éventuel, l’écran sous-toiture, les liteaux ou contre-liteaux, puis la couverture. Elle peut aussi indiquer la ventilation sous couverture, utile pour limiter l’humidité piégée et protéger les matériaux dans le temps.
Dans un projet de rénovation, il faut toujours vérifier si le schéma distingue clairement la structure porteuse et les éléments d’étanchéité. Une simple ligne de couverture ne suffit pas : il faut savoir ce qui supporte, ce qui protège, ce qui ventile et ce qui évacue. C’est souvent là que se joue la bonne lecture du dessin.
Les éléments à reconnaître sur un schéma de toiture
Le vocabulaire de la toiture paraît technique, mais il devient plus simple lorsqu’on le relie à une fonction. Chaque élément a un rôle : porter, relier, fermer, évacuer ou protéger. Sur un schéma, l’enjeu n’est pas de tout mémoriser d’un coup, mais de savoir identifier les pièces qui comptent vraiment.
| Élément | Où le repérer sur le schéma | Fonction principale |
|---|---|---|
| Faîtage | Ligne haute où se rejoignent deux versants | Fermer le sommet du toit et assurer l’étanchéité haute |
| Arêtier | Angle sortant entre deux pans | Relier deux versants en angle extérieur |
| Noue | Angle rentrant entre deux pans | Canaliser beaucoup d’eau vers l’égout |
| Chevron | Pièce inclinée répétée dans la pente | Porter les liteaux et transmettre les charges |
| Panne | Pièce horizontale sous les chevrons | Soutenir les chevrons dans la charpente |
| Liteau | Petite pièce supportant les tuiles ou ardoises | Recevoir la couverture |
| Solin | Raccord contre un mur, une cheminée ou une façade | Empêcher l’eau d’entrer au droit d’un obstacle |
| Gouttière | Bas de pente, à l’égout du toit | Collecter et évacuer les eaux pluviales |
Charpente, couverture, étanchéité : trois familles à ne pas confondre
Sur un schéma, la charpente correspond au squelette, avec les pannes, chevrons, entraits ou arbalétriers selon les cas. La couverture correspond à la peau extérieure, qu’il s’agisse de tuiles, d’ardoises, de bac acier, de zinc ou d’une membrane. L’étanchéité regroupe les détails qui empêchent l’eau de passer aux jonctions : faîtage, solins, noues, bandes de rive, joints et raccords.
Cette distinction évite une erreur courante : croire qu’une toiture est saine parce que les tuiles semblent en bon état. Une infiltration peut venir d’un solin fissuré, d’une noue mal conçue ou d’une ventilation insuffisante, même si la couverture paraît correcte. Sur le terrain, c’est souvent le détail qui fait la différence.
Pente, dimensions et détails techniques : les indices qui comptent
Un schéma de toiture devient vraiment utile lorsqu’il indique des mesures. La pente, les entraxes, les sections de bois et les détails de fixation donnent une première idée de la cohérence technique du projet. Ces éléments doivent toutefois être validés par un professionnel, car ils dépendent des charges, du climat, du matériau de couverture et de la configuration du bâtiment.
Lire une pente en pourcentage ou en degrés
La pente peut être exprimée en pourcentage ou en degrés. Une pente de 100 % correspond à un angle de 45°. Une pente de 30 % est plus modérée, tandis qu’une pente de 16 % indique un toit nettement plus faible, à vérifier selon le matériau choisi et les règles de pose applicables.
Sur un schéma, la pente influence directement l’écoulement de l’eau, la compatibilité avec certains revêtements et l’aspect final de la maison. Plus la pente est faible, plus les détails d’étanchéité deviennent déterminants. À l’inverse, une forte pente évacue vite l’eau, mais elle expose davantage la toiture au vent et modifie les contraintes de fixation.
Repérer les sections et entraxes de charpente
Les chevrons peuvent présenter des sections très variables, par exemple de 60×40 mm à 110×75 mm selon les contraintes. L’entraxe des chevrons se situe souvent entre 40 et 60 cm. Ces indications, lorsqu’elles figurent sur le schéma, permettent de mieux comprendre la logique structurelle, mais elles ne remplacent pas un calcul de charge.
Pour les charpentes bois, l’EUROCODE 5 sert de référence de dimensionnement. Si votre schéma concerne une création de toiture, une surélévation ou un changement lourd de couverture, la présence de sections précises est utile. La validation par un charpentier, un couvreur qualifié ou un bureau d’études reste indispensable.
Une toiture fonctionne comme un système sous pression : l’eau, l’air et la vapeur cherchent toujours le passage le plus facile. Le schéma doit donc servir de repère pour comprendre où les contraintes se concentrent avant qu’elles ne deviennent des désordres. Une noue reçoit plus d’eau qu’un pan courant, un solin encaisse les mouvements entre mur et couverture, une sortie de ventilation traverse plusieurs couches. En lisant le dessin de cette manière, vous ne regardez plus seulement les pièces du toit, mais les zones où les flux et les contraintes se rencontrent.
Comparer les principaux types de schémas de toiture
Le bon schéma dépend du type de toiture et de la question posée. Un plan de couverture aide à visualiser les pans, une coupe détaille la composition, un zoom technique explique un raccord. Pour préparer un rendez-vous avec un professionnel, l’idéal est souvent de réunir ces trois niveaux, car ils ne répondent pas tout à fait au même besoin.
| Type de toiture | Ce que le schéma doit montrer | Point de vigilance |
|---|---|---|
| Toiture à 2 versants | Faîtage, pentes, égouts, pignons, chevrons | Ventilation, rives et évacuation en bas de pente |
| Toiture à 4 pans | Arêtiers, faîtage plus court, raccords entre pans | Étanchéité des arêtiers et complexité de coupe |
| Toiture avec noue | Angle rentrant et cheminement des eaux | Risque d’accumulation d’eau, feuilles ou débris |
| Toiture terrasse | Support, isolant, membrane, relevés d’étanchéité | Pente minimale, évacuations et relevés périphériques |
| Raccord façade-toiture | Solin, bande de protection, joint, relevé | Infiltration au contact du mur |
Les détails d’étanchéité à demander
Pour un raccord contre un mur, un schéma précis peut mentionner un solin, une cornière, un joint EPDM ou un mastic de type Sikaflex. Certains détails techniques prévoient une bande de plomb de 16 cm, ou encore un fer plat de 20×5 mm avec une fixation tous les 20 à 25 cm. Ces valeurs donnent un ordre de lecture concret lorsque vous comparez un dessin, une coupe ou un devis.
Le plus important est de vérifier que le schéma ne laisse pas les raccords dans le flou. Les fuites apparaissent rarement au milieu d’un pan simple ; elles se déclarent plus souvent aux jonctions, aux percements, aux rives, aux noues, aux solins ou autour des sorties de toit. C’est là qu’il faut regarder en priorité.
Utiliser un schéma de toiture pour décider, vérifier ou dialoguer
Un schéma devient un outil de décision lorsqu’il aide à poser les bonnes questions. Avant de signer un devis, il peut clarifier la surface concernée, la nature des travaux, les éléments remplacés et ceux qui sont conservés. Pendant le chantier, il sert de référence commune entre vous et l’artisan, ce qui limite les malentendus.
Les questions simples à poser devant le dessin
Commencez par demander où se situent le faîtage, les noues, les rives, les gouttières et les principaux raccords. Demandez ensuite quelles couches seront posées ou remplacées : couverture seule, liteaux, écran sous-toiture, isolation, éléments de zinguerie. Cette méthode évite de confondre une simple réparation, une réfection partielle et une rénovation complète.
Si le projet implique une modification de pente, un changement de matériau ou l’aménagement des combles, le schéma doit intégrer la charpente et pas seulement la couverture. Un matériau plus lourd, une isolation ajoutée ou une ouverture de toit peuvent modifier les contraintes sur les chevrons et les pannes. Le dessin doit donc refléter le projet réel, pas seulement son aspect extérieur.
Faire réaliser ou adapter son propre schéma
Pour un besoin simple, un croquis annoté peut suffire à préparer un échange : forme du toit, emplacement des gouttières, zones de fuite, cheminée, fenêtres de toit, murs voisins. Pour un projet de construction, d’extension ou de rénovation lourde, il faut un plan plus rigoureux, réalisé ou vérifié par un professionnel.
Avant la visite d’un couvreur, rassemblez des photos prises depuis plusieurs angles, les dimensions approximatives, l’âge connu de la couverture et les symptômes observés : traces d’humidité, tuiles déplacées, débord insuffisant, gouttière saturée. Le schéma servira alors de support concret pour localiser les problèmes et obtenir des réponses comparables d’un devis à l’autre.
